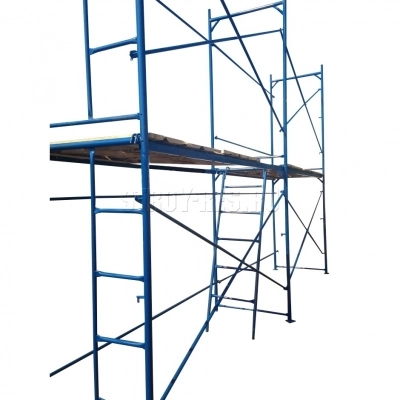

Строительные леса рамного типа ЛРСП – популярные среди строителей конструкции благодаря относительно невысокой стоимости, простоте монтажа, возможности легко уменьшать и увеличивать их размеры. Для них характерны прочность, жесткость и надежность. Максимальная отметка монтажа – 100 м, наибольшая несущая способность – 200 кг/м2. Области применения – фасадные работы на прямых фасадах с традиционными формами, без изгибов и уступов, внутренние отделочные мероприятия. Усиленные конструкции могут использоваться для кладки стен.
Конструктивные особенности рамных строительных лесов
В конструкцию рамных лесов входят:
- Боковые рамы с лестницей для передвижения рабочих или без нее. Их изготавливают из стальных труб с антикоррозионным покрытием. При аналогичной схеме построения рам, их размеры и установочное расстояние между ними у разных производителей могут быть разными.
- Горизонтальные и диагональные распорки, обеспечивающие жесткость приспособления. Их вторая, не менее важная функция – ограждающая. Горизонтальные и диагональные распорки обеспечивают безопасное передвижение работников по настилу и предотвращают несчастные случаи.
- Опоры – могут быть нерегулируемыми и регулируемыми. В первом случае они представляют собой подпятник из толстого стального листа. В современных моделях чаще используют регулируемые опоры, которые позволяют надежно установить конструкцию даже на неровной поверхности. Основная часть регулируемых опор – упорная или трапециевидная резьба. Первый вариант более надежный и поэтому более популярный.

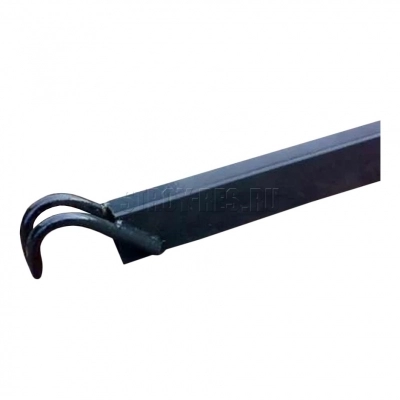

- Настил, размещаемый на ригелях.
- Флажковые замки, предназначенные для соединения отдельных узлов и деталей. На каждом конструктивном элементе лесов имеются патрубки и флажковые детали.
Различные конструктивные варианты разборных рамных строительных лесов
леса рамного типа могут отличаться между собой по следующим признакам:
- Вид материала, используемого для обустройства настила. Самый бюджетный и наиболее распространенный вариант – доски из древесины хвойных пород, сосны или ели. Их обрабатывают антисептическими и другими защитными составами, продлевающими срок службы. Вид крепежных деталей, предназначенных для фиксации лесов к строительной конструкции. Это могут быть многоразовые анкерные элементы или дюбели одноразового применения, которые пристреливаются к стене здания.
- Вид рам. Они могут быть с лестницами и без них. Толщина трубы может меняться в зависимости от высоты конструкции и запланированных нагрузок.
Как правильно собрать рамные строительные леса
Перед началом монтажных работ необходимо подготовить площадку – расчистить ее от мусора, выровнять, утрамбовать, обустроить дренажную систему для отведения талых и ливневых вод. На подготовленную поверхность монтируют доски толщиной 50 мм, на которые устанавливают опорные башмаки – неподвижные или винтовые регулируемые. В башмаки устанавливают трубы рам.
Следующие этапы монтажных работ:
- Стойки рам фиксируют между собой горизонтальными и диагональными распорками. Диагональные распорки монтируют через ярус.
- Стойки рам, находящиеся у фасада, соединяют только горизонтальными распорками.
- Устанавливают ригели для укладки настилов из деревянных досок.
- Рамы второго яруса соединяются с рамами первого яруса при помощи приваренных к трубам патрубков. Диагональные распорки должны располагаться в шахматном порядке.

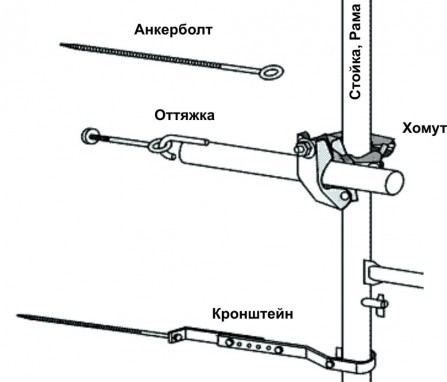

- Рамы каждого яруса фиксируют к прочной стеновой поверхности анкерами.
После сборки ярусов на ригели укладывают щиты настила. По окончании монтажных мероприятий, проводимых в соответствии с инструкцией производителя лесов, осуществляют испытания настила, ограждений, проверку надежности флажковых соединений.
